발전소 상황실에 멀티비젼모니터 TV 20대를 사용하여 관제실을 DID시스템 구성을 도와드렸습니다.

4단 5열로 인테리어 구성을 하였고 프로그램을 사용하여  발전소 내부에 있는 CCTV와 기타 동영상 및 문서 파일을 볼 수 있도록 셋팅하였습니다.

벽면 기둥 고정

다수의 멀티비젼을 설치하기 위해서는 2~30KG에 달하는 모니터TV를 튼튼하게 고정해야합니다.

그러기 위해서는 기둥을 튼튼하게 세워야 합니다.

5열의 사이니지를 설치하기 위해 1개의 모니터당 2개의 기둥이 필요하기 때문에 10개의 기둥을

천정과 바닥에 균형있게 잘 고정하는 작업을 진행하였습니다.

이것을 브라켓 고정대 보강 작업이라고 하는데 인테리어를 해주시는 분들에게 부탁을 드려도

되지만 최종 사용자인 저희가 직접 작업을 진행해야 비디오월 모니터와 더불어 조화가 잘 될 수

있도록 입체적인 설치 여건을 맞출 수 있습니다.

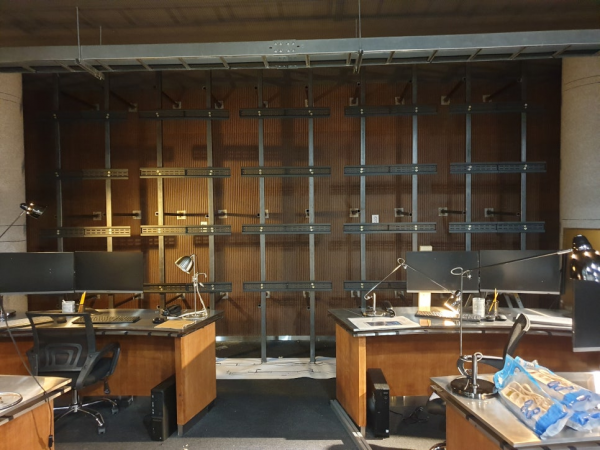

기본 브라켓 고정

4각파이프 10개를 세운다운 멀티비젼 모니터tv가 걸릴 수 이는 기본 브라켓 20개를 고정하였습니다.

이 브라켓중 하나라로 수평이 맞지 않거나 간격이 맞지 않다면 보든 모니터tv를 다시 작업해야하는

만큼 가장 기초가되면서 정밀한 계산이 필요한 작업이 되겠습니다.

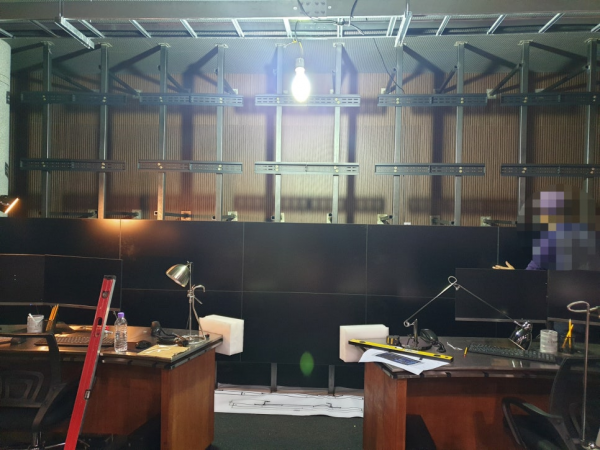

모니터tv 연결

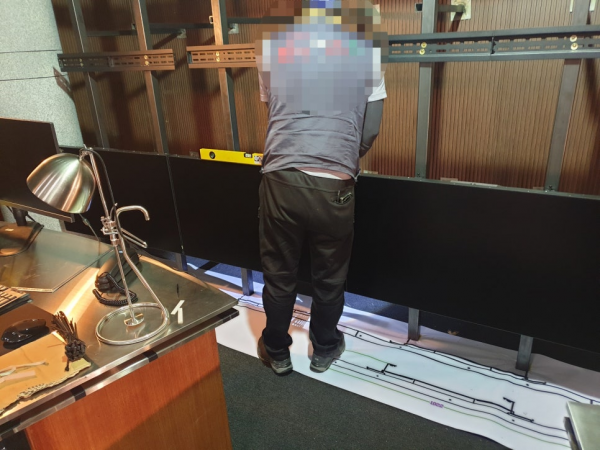

멀티비젼 tv를 연결할 기본 작업을 마쳤으니 이제 화면으로 구성될 55인치 비디오월을 한대씩 거치해보았습니다.

오른족 하단에 최초 전원을 넣고 왼쪽으로 돌리면서 다음은 'ㄹ'자로 오른쪽으로 멀티비젼을 거치하면서

동시에 하나의 화면으로 보이게할 수 있는 데이지체인 셋팅과 DP케이블 등을 하나씩 연결하여 꼼꼼하게

연결하며 블록 쌓기 처럼 작업을 이어갔습니다.

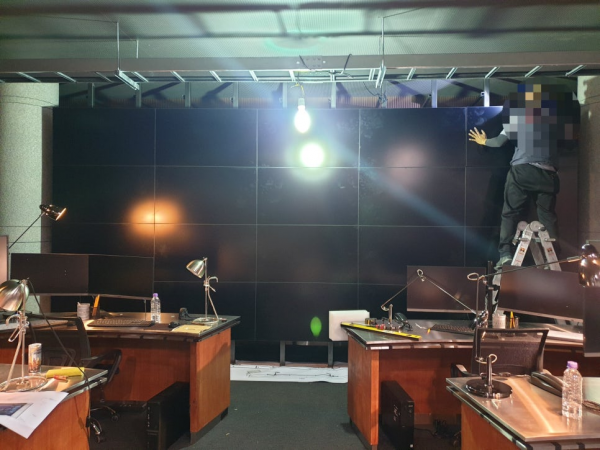

하드웨어 완성 및 테스트

하나씩 블록쌓기를 하다보니 큰 문제없이 마지막 55인치 비디오월까지 20개의 모니터TV를 모두 무사히 설치완료할 수 있었습니다.

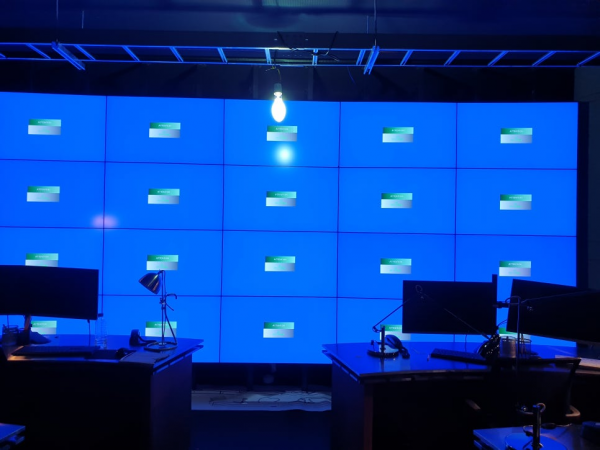

이제 연결해놓은 케이블들이 잘 연결되었는지 신호는 잘 들어가는지 하나의 화면으로 잘 보이는지를 확인하는 작업을 진행하였습니다.

전원을 넣고 화면이 깨진곳은 없는지 색감이나 입체적인 일체감이 깨졌는지 등을 확인해보았습니다.

1번 모니터TV부터 20번가지 하나씩 꼼꼼하게 체크한 뒤 문제가 없다고 판단 되 다음 과정을 진행하였습니다.

PC연결, DID프로그램 테스트

마지막으로 PC에 연결하여 하나의 화면으로 보여지는 것을 테스트 해보았습니다. 동시에 전체적인 밸런스도 체크하였습니다.

그리고 미처 사진을 찍지는 못했는지만 발전소 내부 CCTV를 1개의 화면에서 보여지거나 4개의 화면에서

보여지는 DID시스템도 PC에서 테스트에사 합격을 받았습니다.

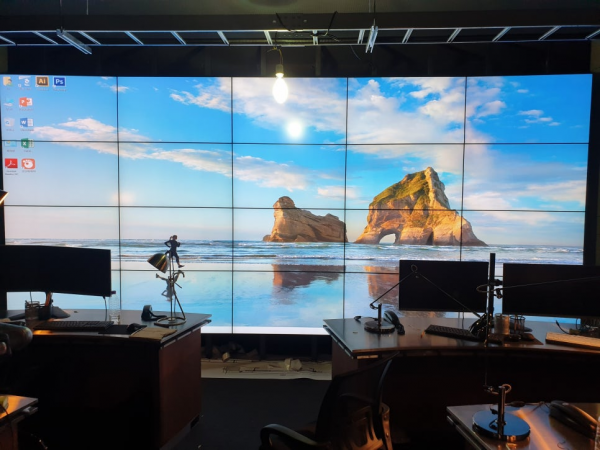

이후 사진과 자료는 발전소 내부 규정상 공개할수가 없어서 윈도우 시작화면 사진을 마지막으로

비디오월을 활용한 관제실 및 상황실 DID 시스템 구성을 모두 마치고자합니다.
