안녕하세요~

오늘은 남양주에 있는 병원 대기실에 실내용 150인치 대형 LED 광고전광판 설치 사례를 안내해보고자 합니다.

아래 사진과 같이 인테리어를 하기전 미리 논의를 해서 매립형으로 디지털 스크린 설치를 진행하기로 하였고

다른 건물에 있는 원무팀에서 원격제어를 할 수 있도록 UNIDID의 원격통제 솔루션을 탑재하였습니다.

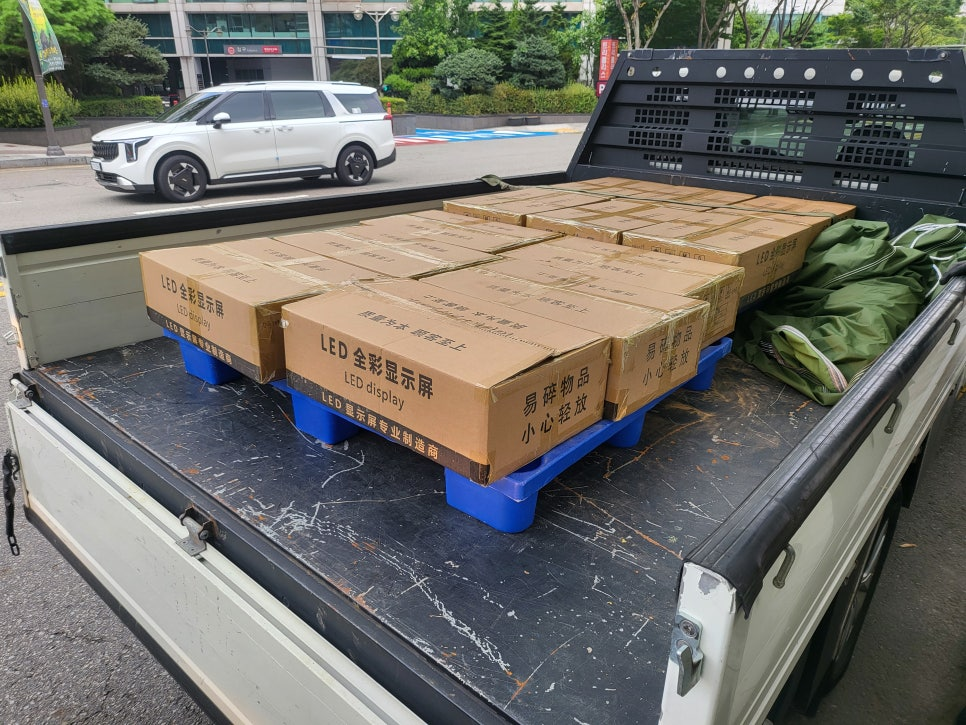

가장 먼저 LED가 가득실린 받스를 수령하여 설치 장소인 남양주 병원 대기실에 옮기는 작업을 해주었습니다.

삼성 정품 LED를 사용하면 약 2~3배의 비용이 들기 때문에 가성비가 좋은 중국산 GOB 제품을 사용해 설치 하기로 하였습니다.

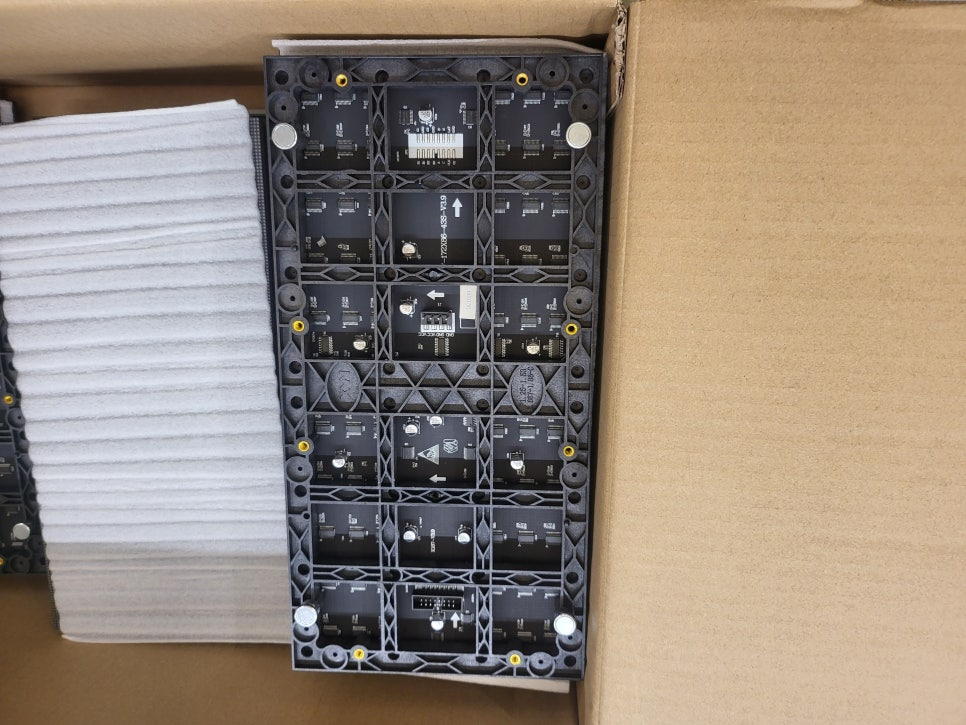

실내로 옮긴후 제품에 문제가 없는지 LED 모듈 몇 개를 확인해 보았고 문제가 없는 것을 체크하였습니다.

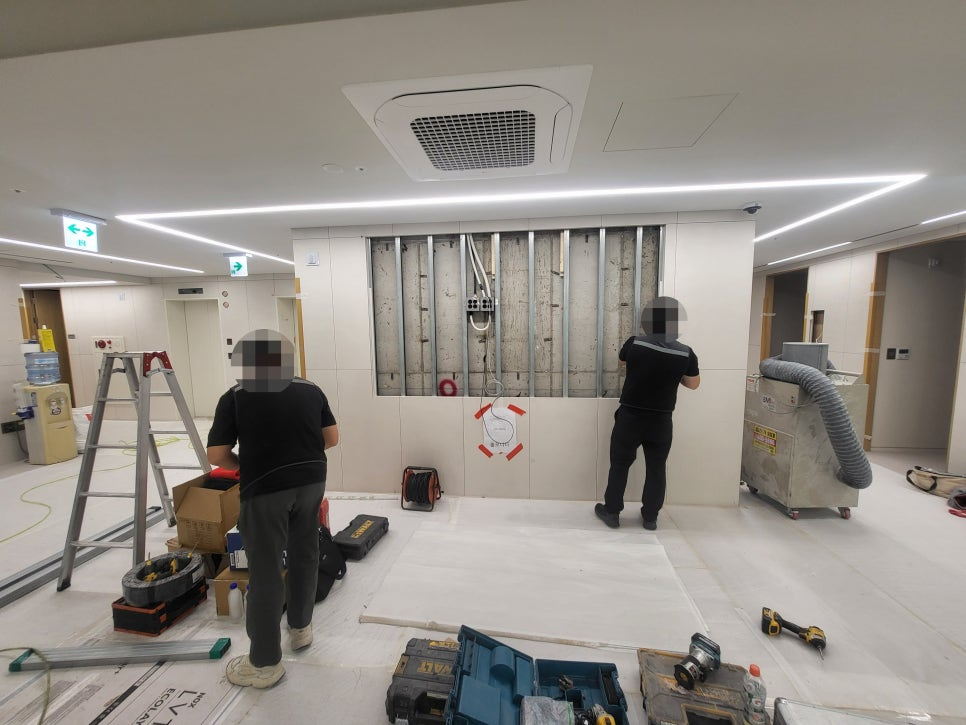

저희가 도착해 가장 먼저 한것은 미리 논의했던 벽면 매립 사이즈 체크였습니다.

저희가 준비하는 LED 모듈의 두께와 가로, 세로 사이즈 + 여유 사이즈를

다시 한번 확인해본 결과 잘 만들어져 작업을 바로 진행하기로 하였습니다.

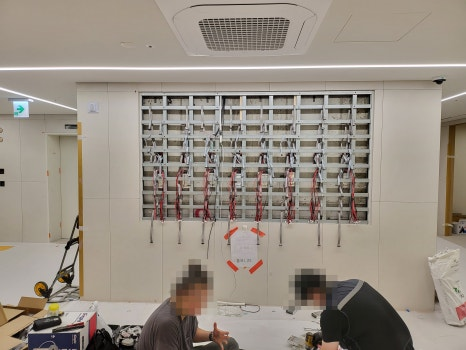

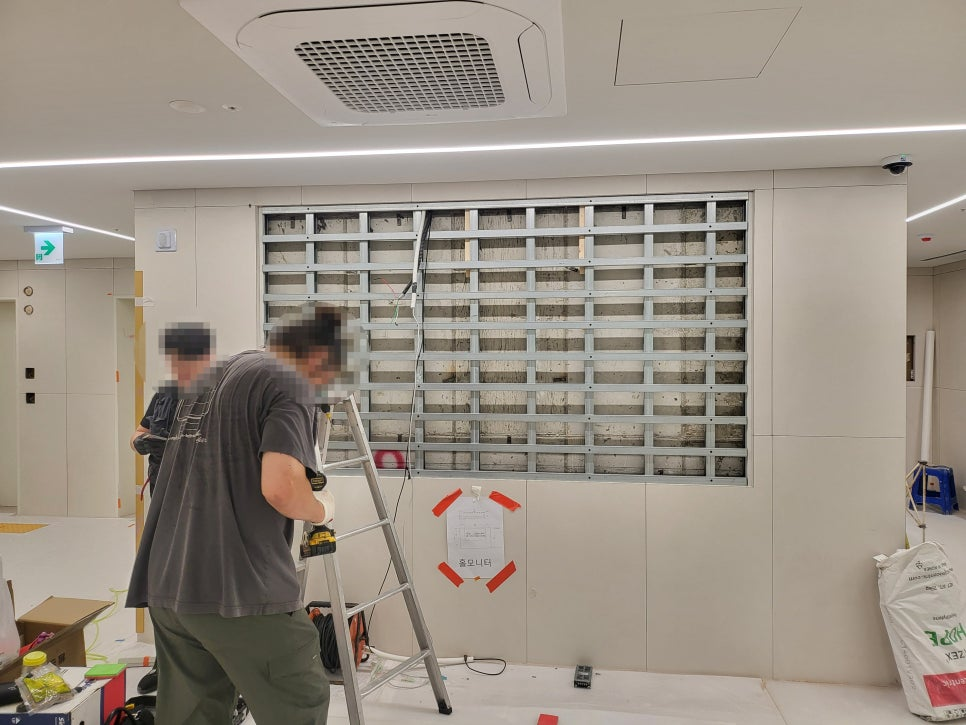

먼저 가로형 모듈형태로 설치를 진행하기로 하여서 세로형으로 벽면 매립되어 있는 각파이브에

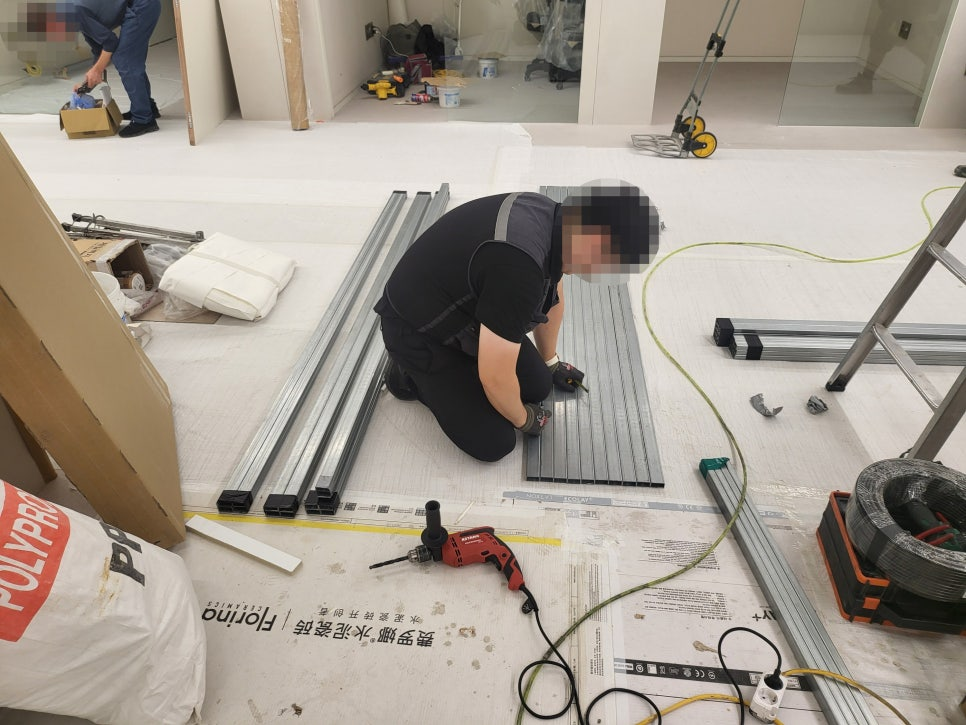

20미리 짜리 각파이프를 세로형으로 붙여주는 작업을 진행하였습니다.

가로 사이즈를 LED 모듈 4개의 면에 자석을 붙이기 대문에 아래, 위 2개의 모듈이 붙을 수 있는 사이즈에 맞춰서 일렬로 나란히 붙여 주었습니다.

이 작업과 함께 미리 준비해 주신 전원케이블 콘센트가 저희 사이즈와 맞지 않아 저희 상황에 맞게

콘센트 작업도 함께 진행해주었습니다.  LED 전광판을 붙이기 전 기초 작업을 해주었습니다.

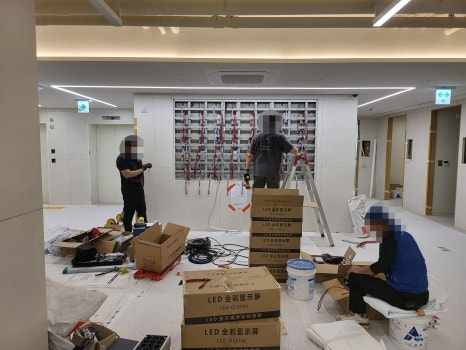

기본 적으로 한장 한장의 모듈 마다 전원을 공급해주는 장치들과 모든 모듈을 하나의 화면으로 이어주는

 랜선 작업을 함께 우선 작업해주었습니다. 이 작업이 기본 작업이면서 가장 중요한 작업이 되겠습니다.

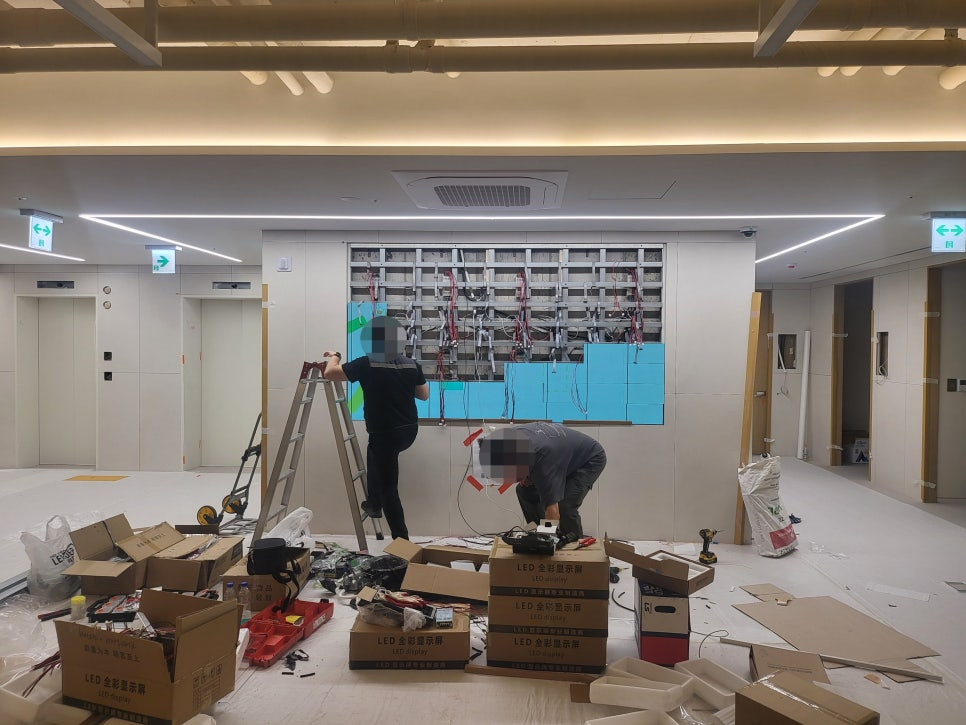

기초 작업을 마치고 전원을 넣은 상태로 LED 전광판 모듈을 한장씩 붙여주었습니다.

대형 LED 실내 전광판을 제작하기 위해 하얀색 배경의 이미지를 디빅스

플레이어 넣고 화면 화이트 밸런스를 체크하며 전체 작업을 진행해주었습니다.

이 작업과정에서 모듈에 있는 다이오드 고장을 바로 확인할 수 있어서 바로 교체가 가능하다는

장점과 전체 면을 맞추기 수월하기에 화이트 발란스 작업을 꼭 진행하고 있습니다.

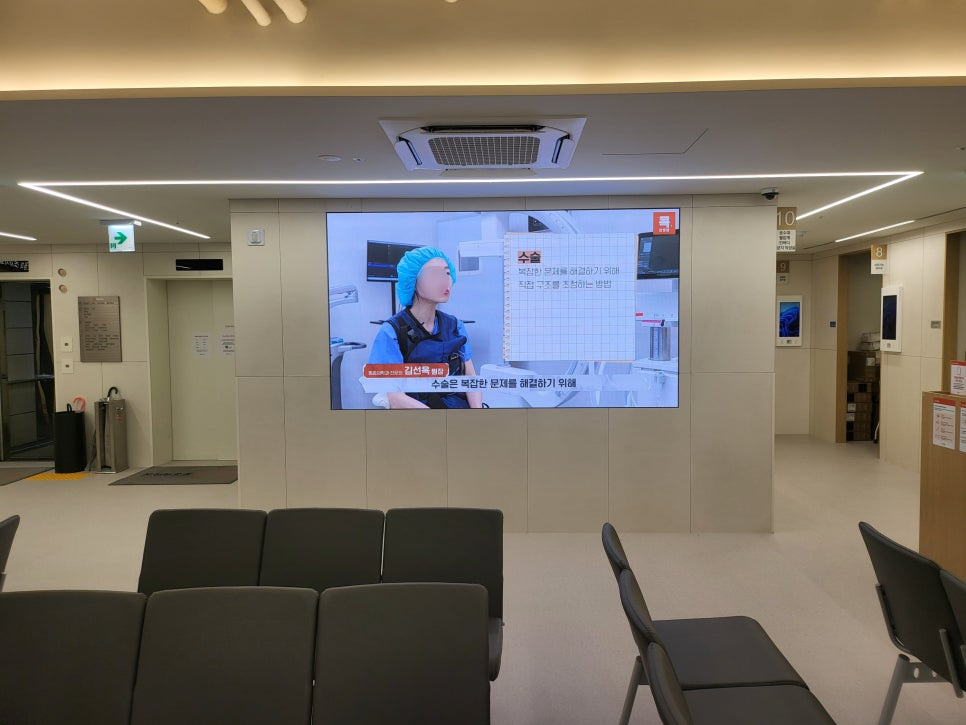

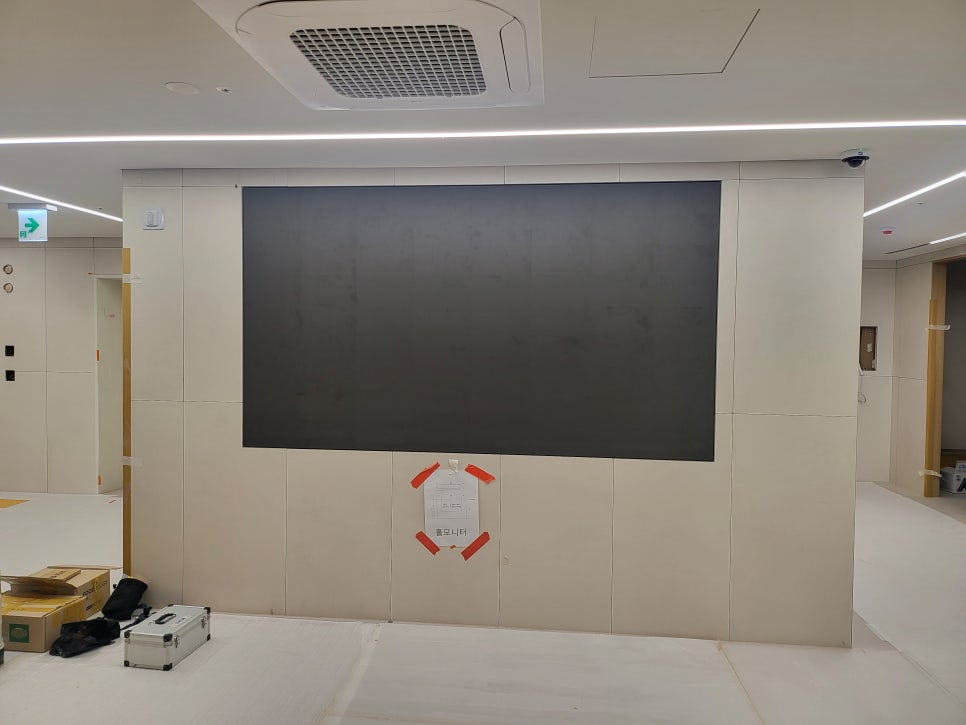

전체 광고전광판 보드모듈 72장을 모두 붙여서 약 150인치 디지털 스크린이 만들어졌습니다.

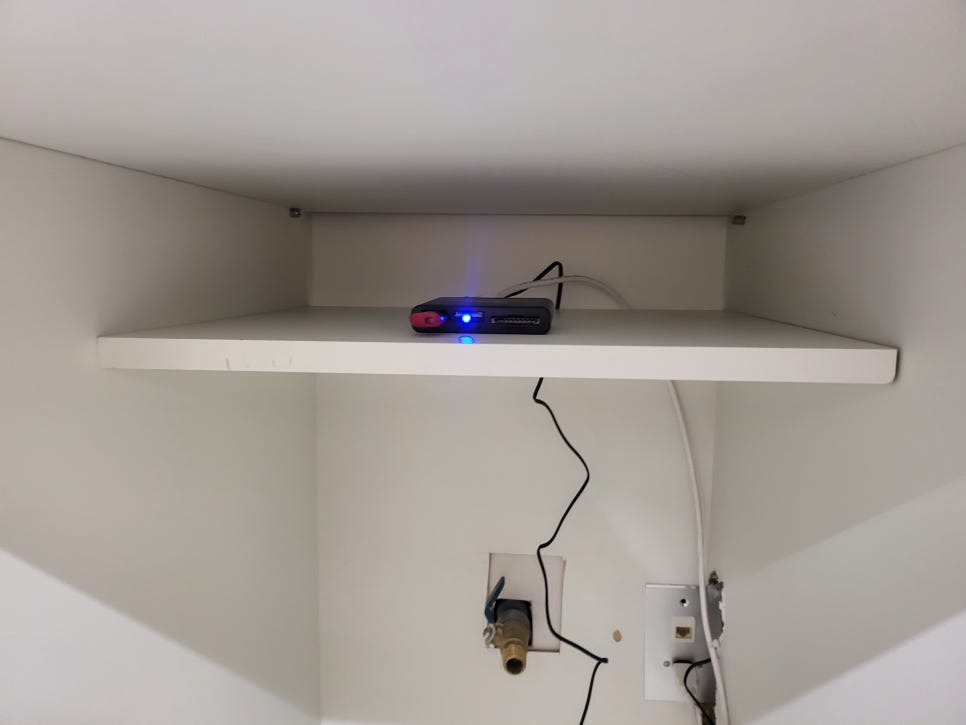

원격제어 통신을 위해 LED 스크린 측면에 공간을 만들고 서진네트웍스의 디빅스

플레이어에 UNIDID라는 프로그램을 넣고 랜선을 꼽아서 준비를 해주었습니다.

상단의 사진 처럼 LED모듈을 작업하고 디빅스 플레이어를 세팅하는 동안 원격제어 장비를 운영할 담당자에게 사용법 교육을 하였습니다.

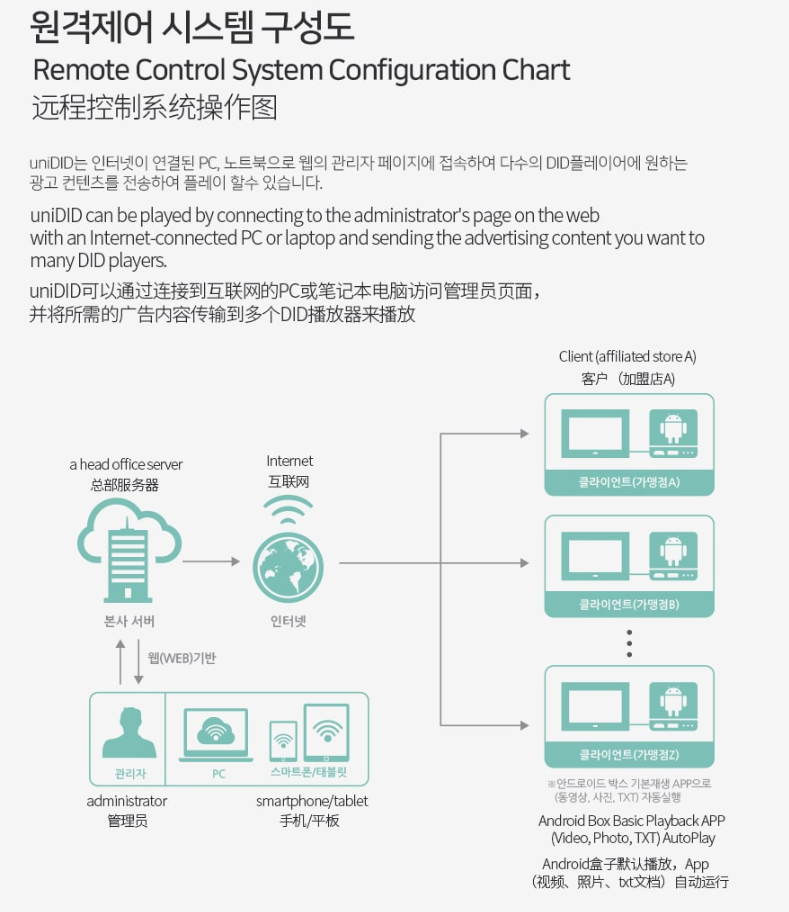

저희 UNIDID 원격제어 시스템은 PC에서 직접 DID모니터 혹은 LED 스크린을 통제하는 방식이 아닌 아래 사진과 같이 관리자 PC에서 패스워드와 아이디를 넣어 로그인한 뒤 서진네트웍스가 만들어 놓은 서버에 파일을 올려 두면 각각의 DID모니터와 연결된 셋탑에서 지금 플레이하고 있는 파일과 서버의 파일이 다를 경우 서버에 있는 파일을 다운받아 화면으로 송출해 주는 방식을 사용하고 있습니다.

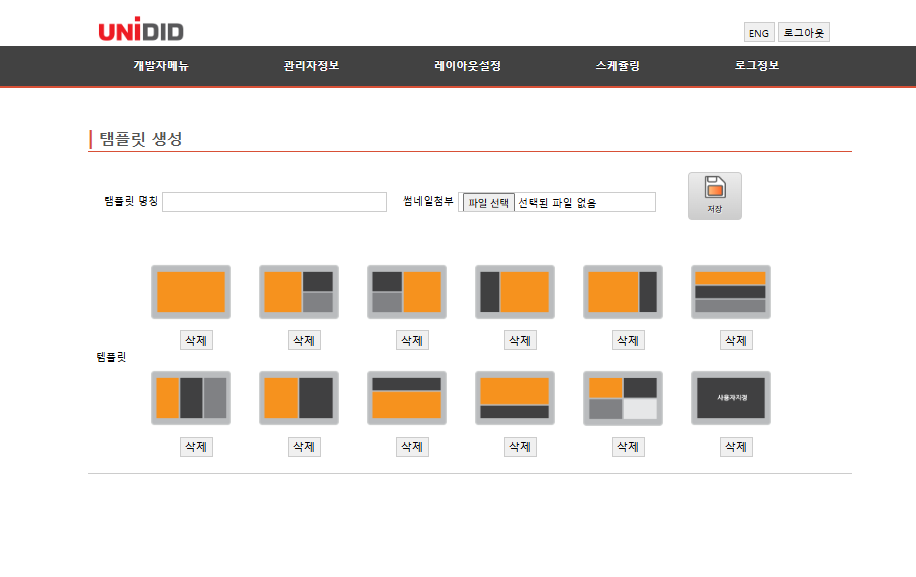

내부 화면 구성은 아래 사진과 같이 분할하여 사용할 수 있는 탬플릿으로 되어 있습니다.

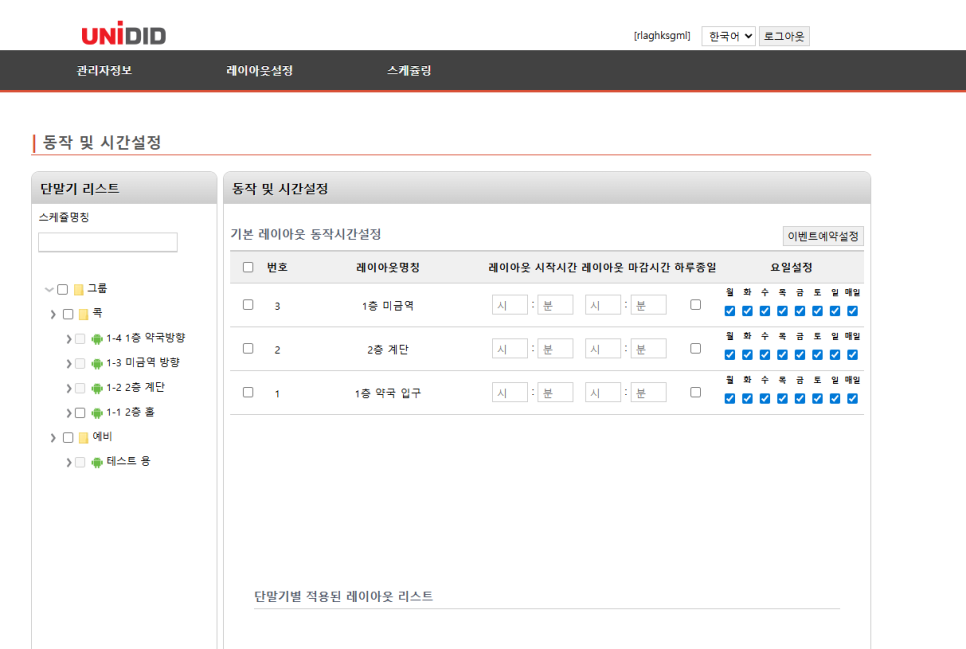

아래 사진처럼 원하는 단말기를 원하는 시간에 원하는 시간만큼 파일을 운영할 수 있도록 관리자페이지가 꾸며져있습니다.

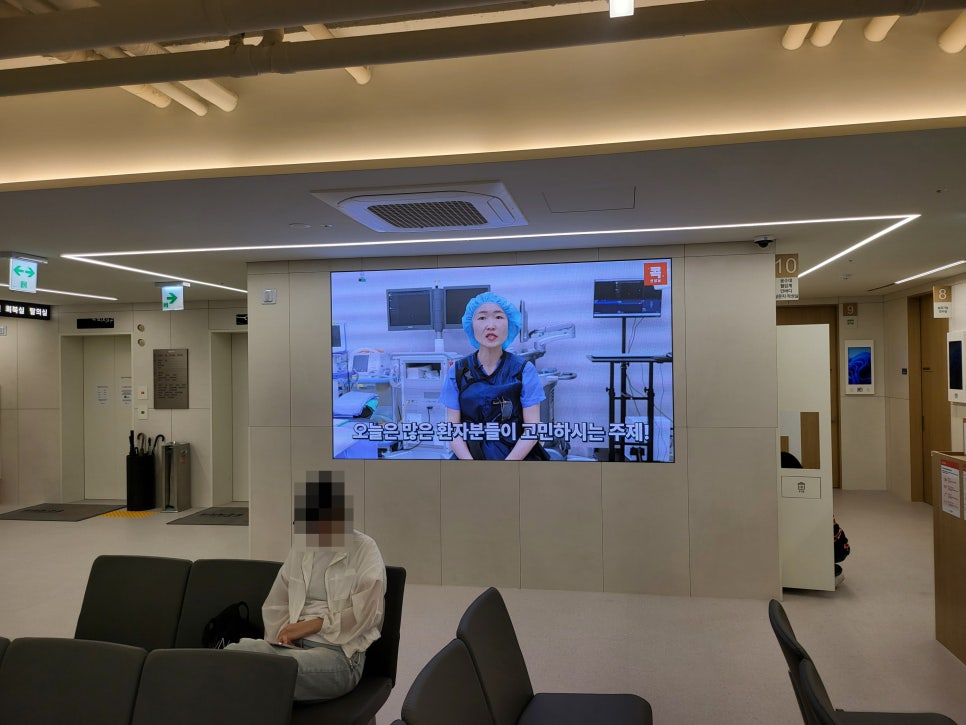

약 150인치 크기의 디지털 LED 모듈 스크린 설치와 원격제어 통신 장비 셋팅과 사용법 안내 등을

모두 마치고 남양주에 있는 병원 관련 홍보용 동영상을 시범 운영해보았습니다.

약 일주일 동안 24시간 계속해서 에이징 테스트를 진행해보았고 큰 문제가 없어 인수인계를 모두 마쳤습니다.
