미국 NBA 경기장이나 국제올림픽 경기장 중앙홀에 많이 설치하는 360

전면 디지털사이니지를 강릉 아파트 분양사무실에 설치를 하였습니다.

삼성전자의 65인치 DID 사이니지를 사용하였고 아파트 분양홍보관 센터 천장에 매달아서

 고정했고 4개면 모두에서 볼 수 있도록 설치한 과정을 안내해보도록하겠습니다.

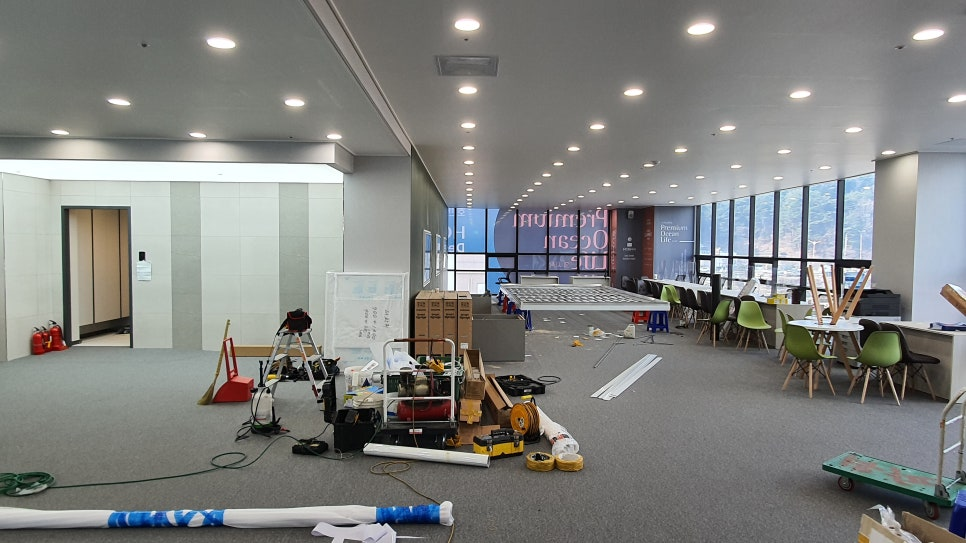

65인치 사이니지 4대, 4면 특수브라켓 / 설치 관련 장비를 챙겨서 현장에 도착했고

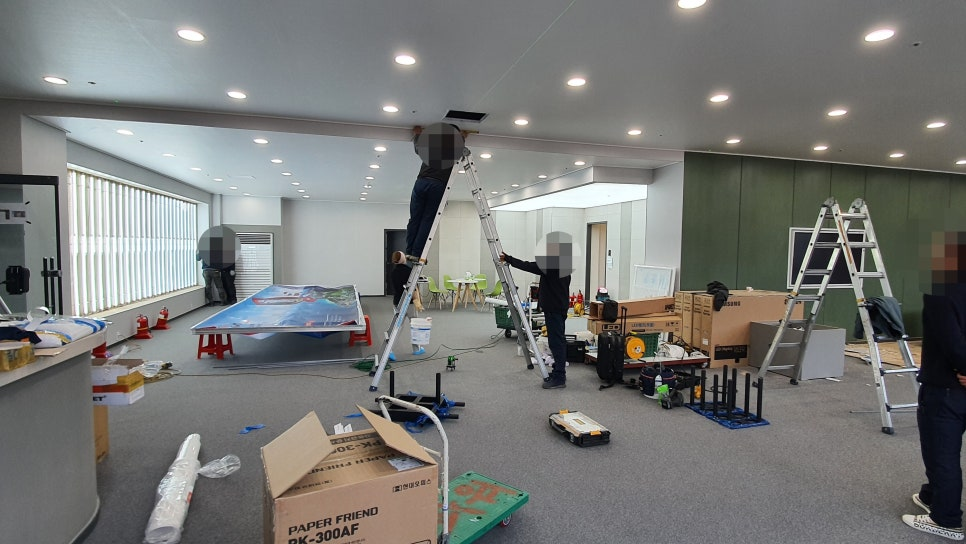

분양홍보관 인테리어 책임자와 논의를 해서 정확한 설치 장소와 높이를 확인했습니다.

설치 장소와 위치를 확정한뒤 천정의 컨디션을 확인하기 위해서 점검구 위에 올라가서 정확한 설치 위치를 살피고 체크를 했습니다.

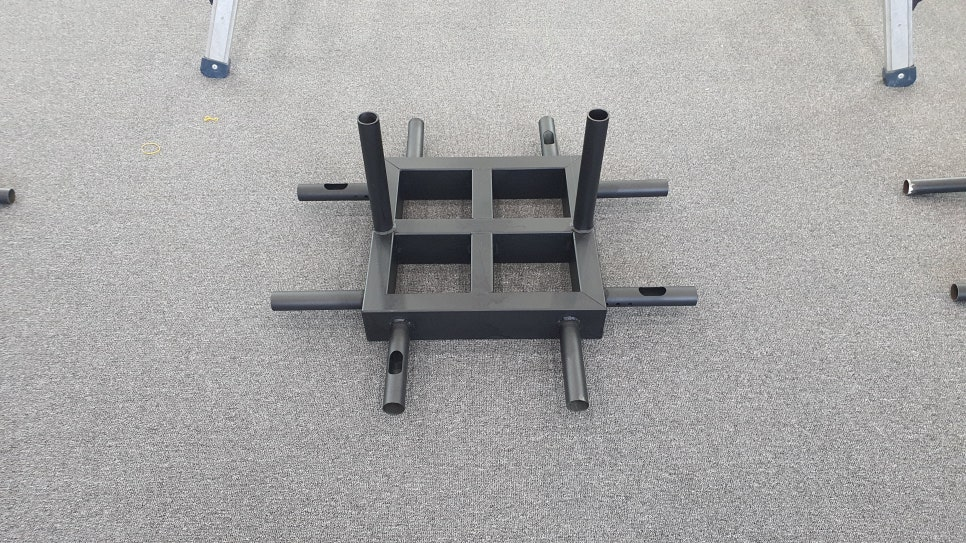

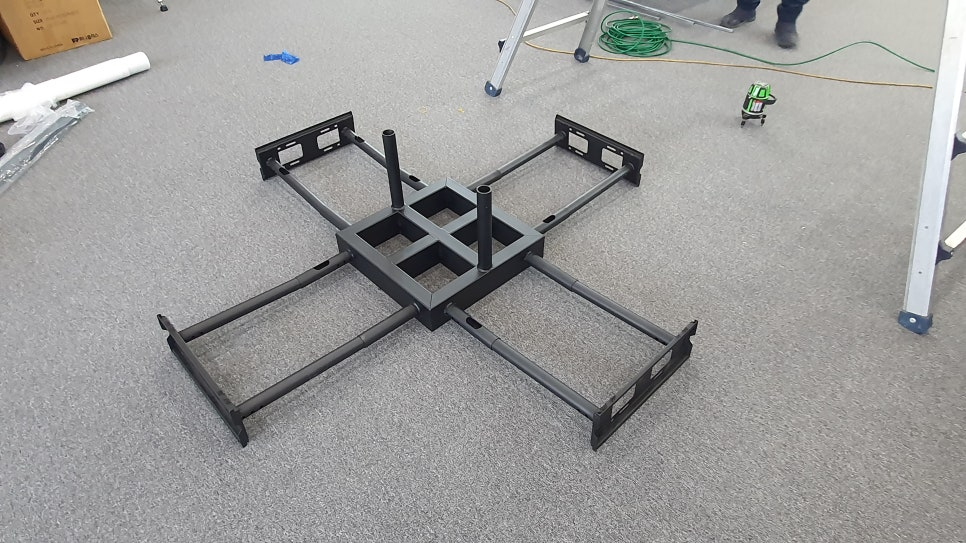

오늘 360도 4면 디지털사이니지의 핵심이 특수브라켓입니다.

설치 현장에서만 사용할 수 있고 세상 어디에도 없는 맞춤 제작형 사이니지 입니다.

기본 4면 틀에 65인치의 대형 사이니지를 4개의 모든 면을 맞춰야 하기 때문에 연장봉을 추가해서 발란스를 조정했습니다.

브라켓 셋팅을 해놓고 천정에 브라켓을 고정했습니다. 보통 천정형 브라켓은 1개의

봉을 고정하는데 4대의 무개를 이길 수 있도록 2개의 봉을 고정했습니다.

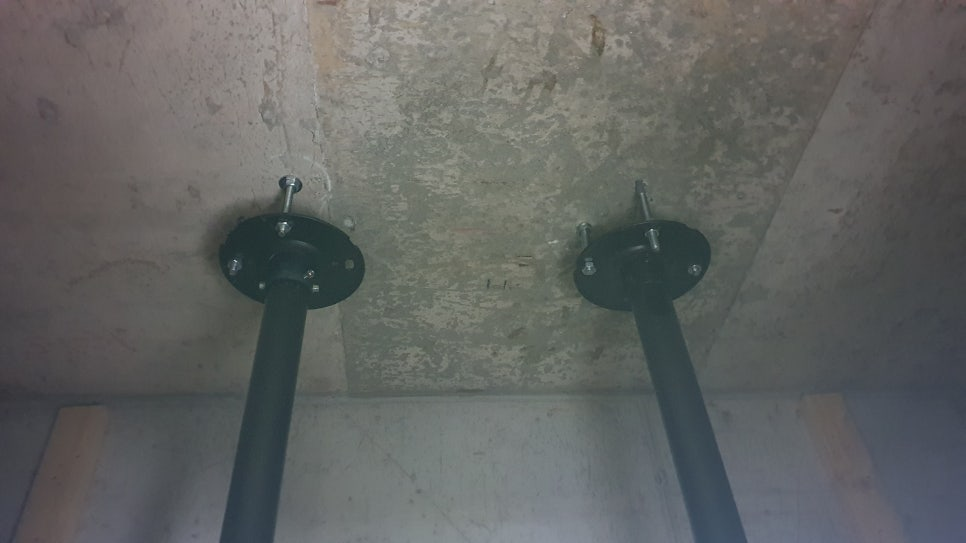

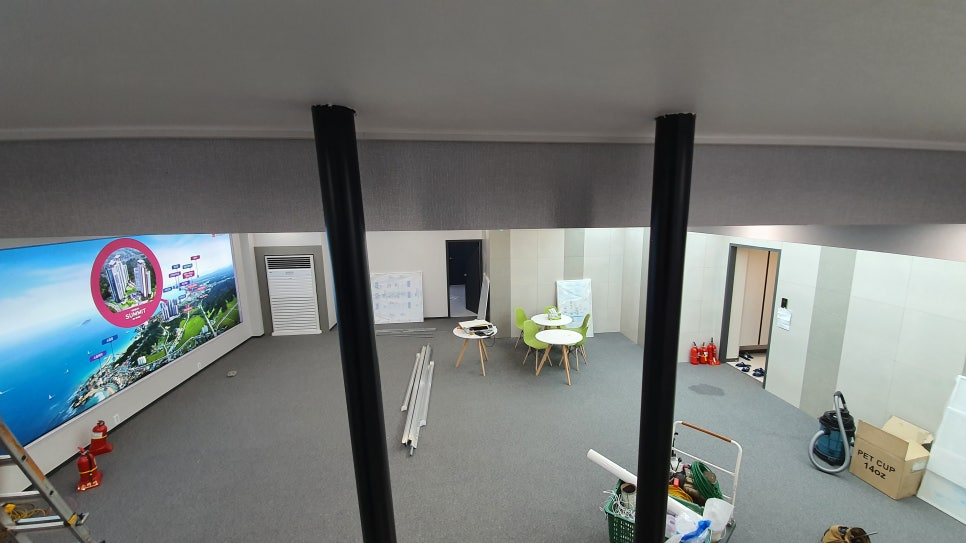

천정 콘크리트에 전산볼트를 이용해서 고정하고 인테리어 천장에 구멍을 뚫어서 천정 연장봉을 연결했습니다.

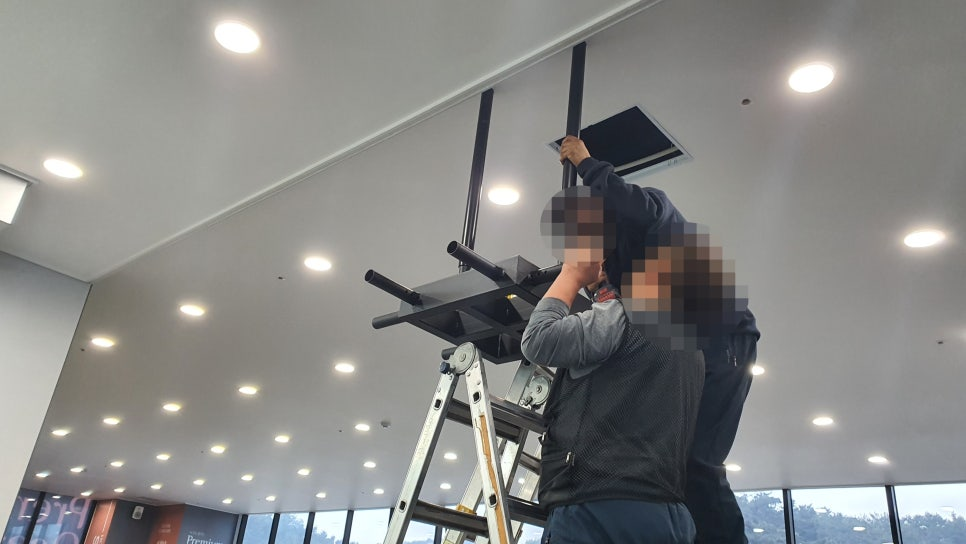

이제 핵심 4면 브라켓을 천정 연장 브라켓에 연결하고 균형을 맞추었습니다.

4대의 did 디지털사이니지가 정확히 균형을 맞추기 위해서 이 고정 작업이 가장 핵심 적인 작업입니다.

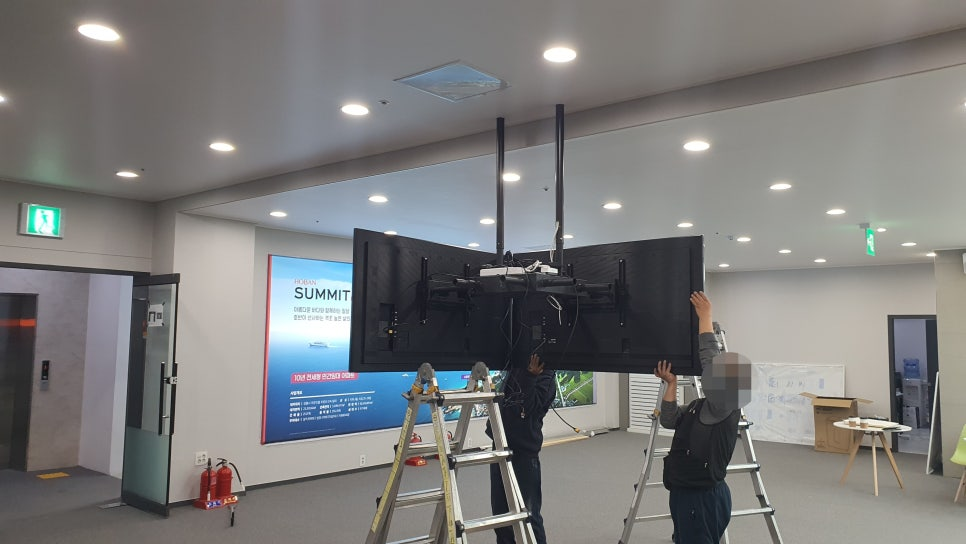

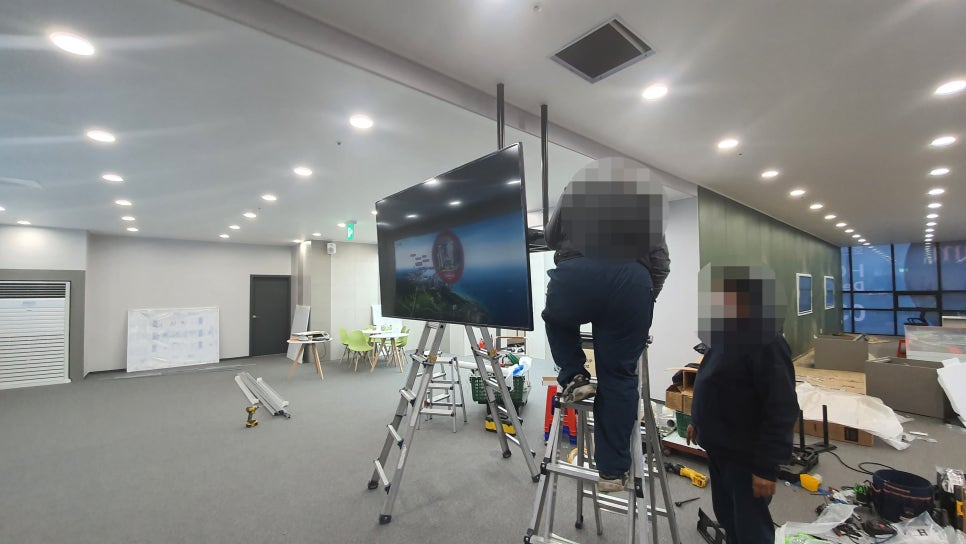

360도 브라켓에 첫번째 65인치 디지털사이니지 1대를 고정해보았습니다.

사이니지 무게 때문에 살짝 기울었지만 전체적인 중심을 잡을 수 있는 기준이 되었습니다.

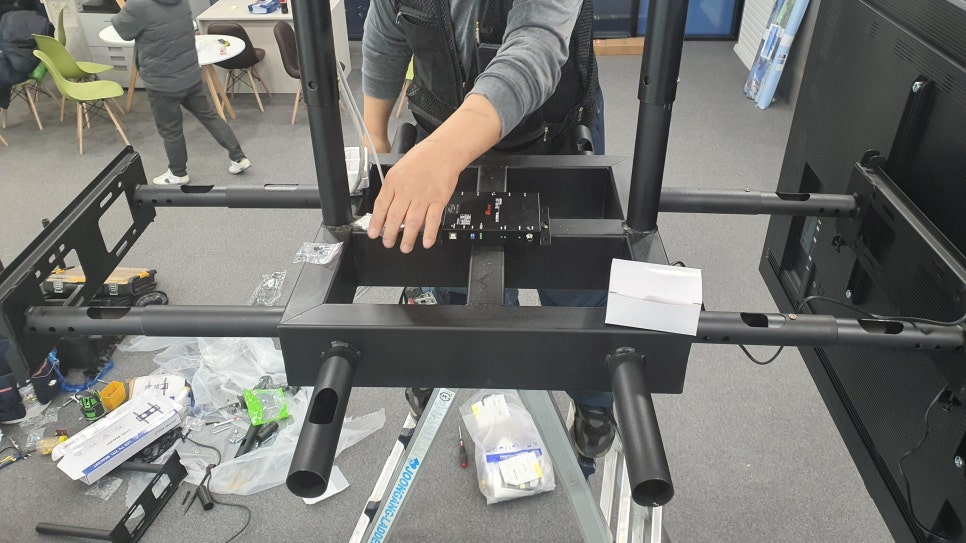

이제 4면 브라켓 상단에 전체 면이 같은 화면이 보일 수 있도록 분배를 고정과 HDMI 케이블을 연결했습니다.

이 과정이 없으면 사이니지 모니터 TV가 각각 다른 화면이 나오게 됩니다.

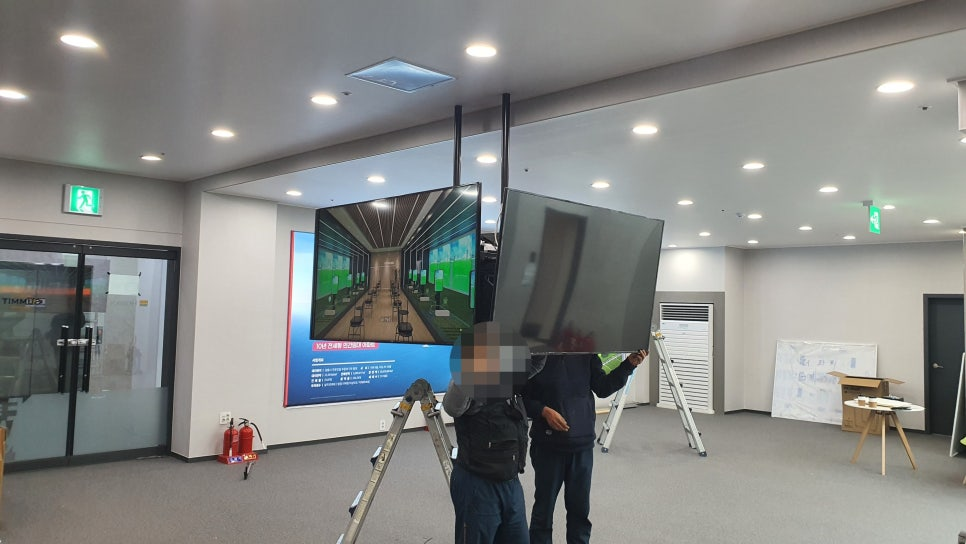

나머지 3개의 면중 2개의 면에 65인치 디지털사이니지를 고정하고 마지막면을

고정하기전에 분배기 고정과 케이블을 연결 및 정리를 마무리 하였습니다.

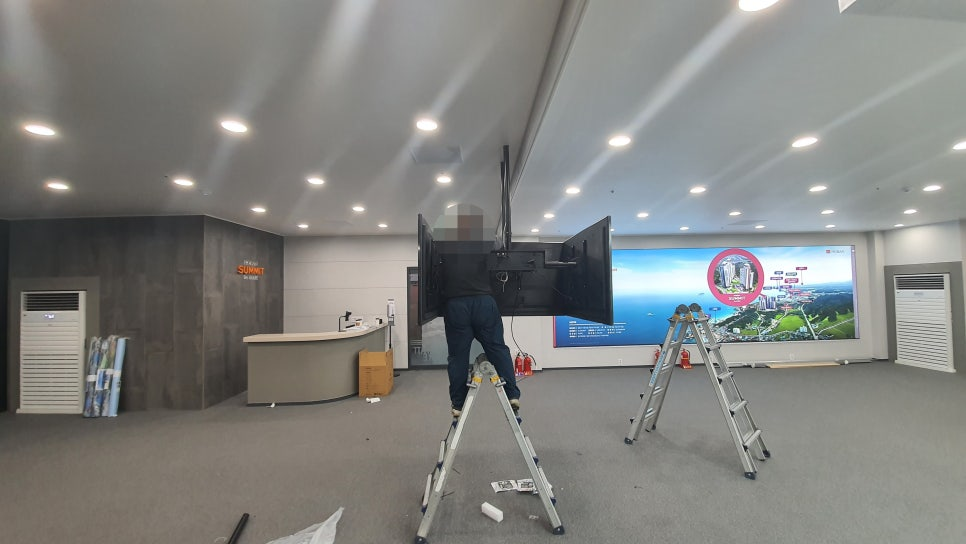

마지막면에 DID 사이니지모니터를 결합하고 전체 밸런스를 맞춰주었습니다.

마지막 디지털사이니지가 걸리기 전까지는 무게가 맞지않아 한쪽으로 기우뚱거려져있었습니다.

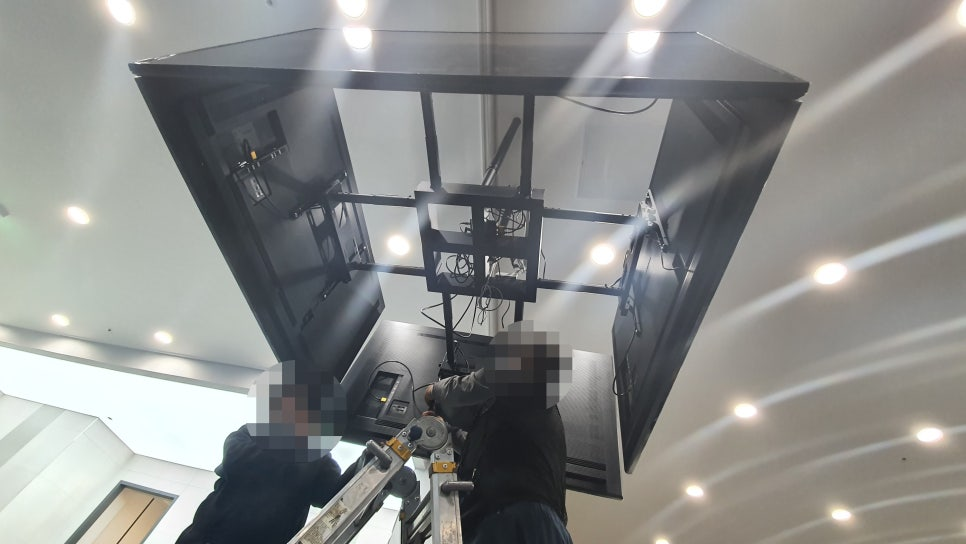

전체 무게중심을 잡은뒤 아직 마무리 못한 케이블을 정리했습니다. 이 사진은 누워서 한컷~

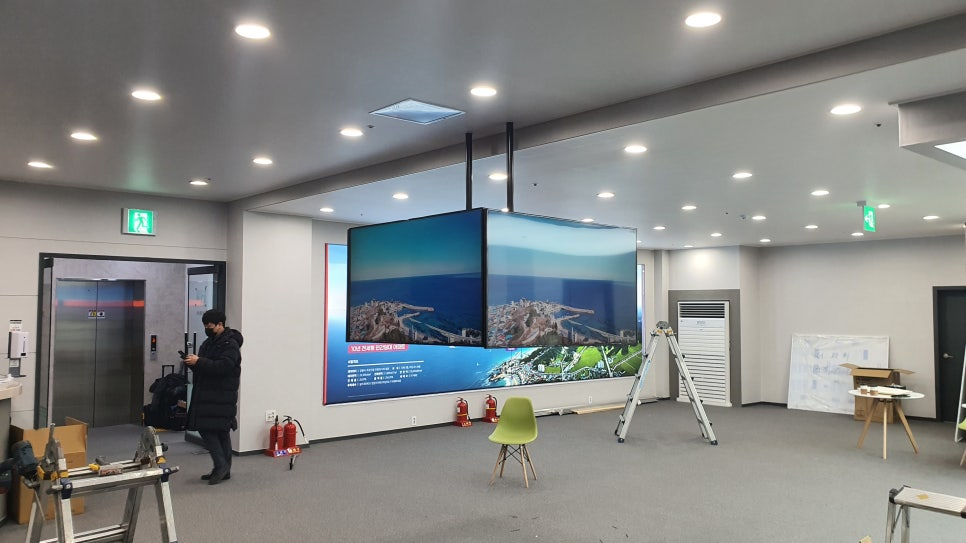

모든 설치와 케이블 연결 작업을 마친뒤 USB에 테스트용 파일을 넣어서 테스트를 진행해보았습니다.

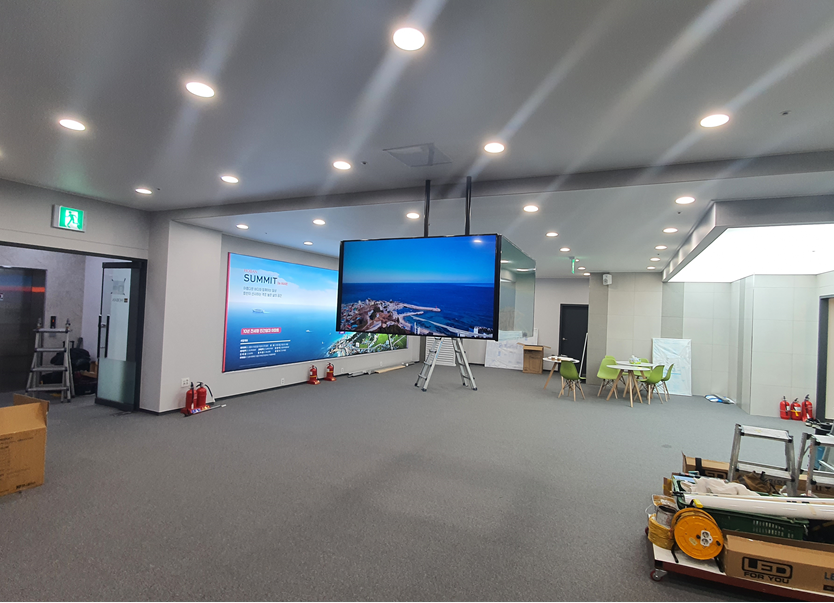

정말 멋진 모습으로 화면이 구성되었습니다. 혹시나 분배기의 문제가 케이블의 문제가

발생될까봐 조마조마했는데 모든 장비의 기능이 잘 운영되어 테스트 화면을 멋지게 보여주었습니다.

설치 높이가 170CM의 키를 가진 사람의 정면에 놓다보니 사람들이 지나가다

부딪힐 수 있어서 사이니지 하단에 보호대를 놓아 가까이 가지 못하게 할 예정입니다.

-------------------
